自动插件机生产工艺之定位孔和工艺边要求

一、定位孔

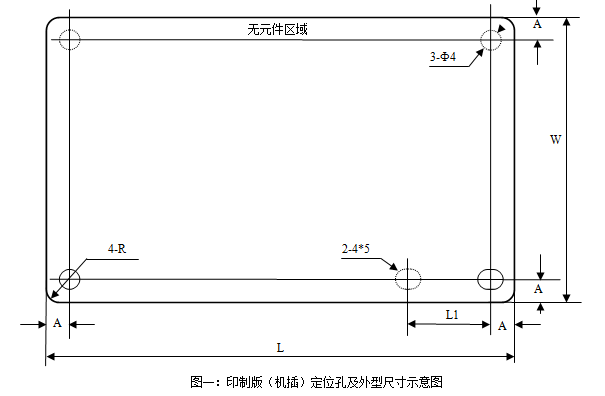

[1] 用于机插定位的定位孔主要有5个孔，其中三个虚线孔可去掉，如PCB右下角元器件较为密集，则右下角的虚线椭圆孔必须添加，30mm<L1<50mm；

[2] 定位孔的尺寸如上图所示，其中A=5mm±0.1mm；

[3] 定位孔8mm的范围内应没有焊盘、元器件及走线；丝印标识除外；定位孔周边直径2.5mm范围内不应有邮票孔。同样适用于螺丝固定孔：

二、工艺边及工艺夹持边的设计

[1] 工艺边夹持边指在生产过程中设备及工装需要夹持的PCB的边缘部分。

[2] 元器件与板边的最小间距为A=5mm，焊盘与板边的最小间距为4mm；边缘铜箔不得小于1mm，如此条件无法保证时，则要增加工艺边来保证PCB有足够的可夹持边缘。

[4] 另外增加工艺夹持边将降低PCB的挠度，且提高成本，设计布板应尽量不采用。

[5] 需要机插的PCB，机插定位孔可以加在增加的工艺夹持边上，工艺夹持边的宽度不仅要满足夹持需要，还要满足机插定位孔的排布需要。

[6] 工艺夹持边与PCB可用邮票孔或者V形槽连接。
